华硕主板维修一例少见的场管应用一种

2009-03-19 12:16:29 作者：来源：互联网浏览次数：146 文字大小：【大】【中】【小】

主机一台，AUUS P4S8X-MX主板，SIS芯片组，客户反映：死机、蓝屏接受试机实际为通电不跑数，多数时无复位，查1.8V供电无，换PQ90后ok 重点要说的这个PQ90电脑维 PQ90的G栅极和漏极连接在一块，源极输入3.3V ...

主机一台，AUUS P4S8X-MX主板，SIS芯片组，客户反映：死机、蓝屏

接受试机实际为通电不跑数，多数时无复位，查1.8V供电无，换PQ90后ok

重点要说的这个PQ90电脑维

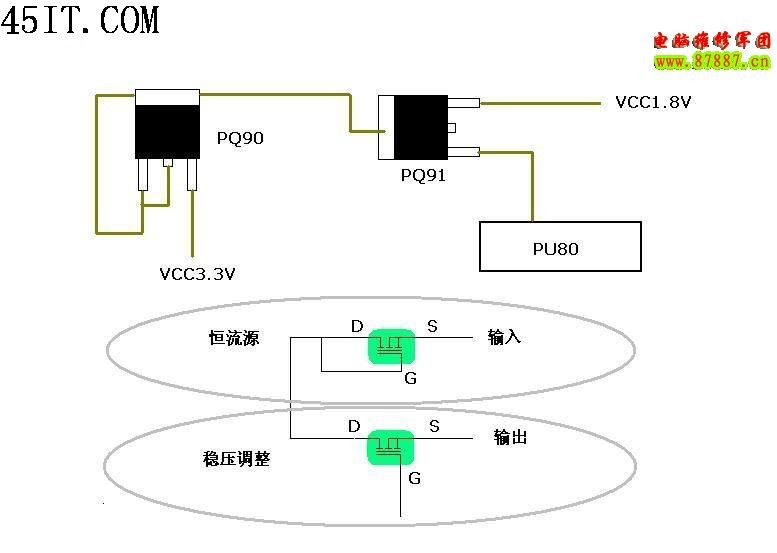

PQ90的G栅极和漏极连接在一块，源极输入3.3V后，漏极输出2.7V电压，我不认为它是在降压，这种接法的场效应管等于一只有源电阻，实际作用是恒流，即流过该管的电流大小是稳定的不变的，而后面的PQ91和PU80（估计是324，AGP后下遮挡看不到型号）组成稳压电路，看下图：
