老一代IDE硬盘跳线

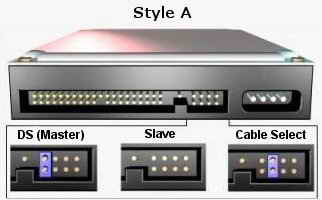

　　老一代的IDE硬盘，如上图中的昆腾火球，只有三种跳线设置：Master（主盘）、Slave（从盘）、Cable Select（由硬盘数据线位置决定）。

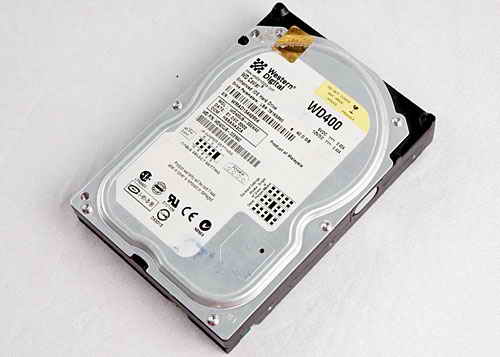

近几年出的IDE硬盘，以西数WD400为例

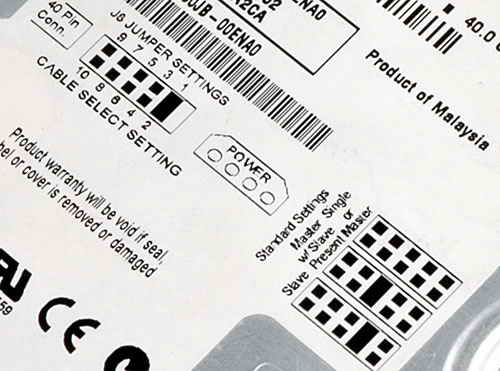

西数WD400上的跳线说明

　　新一代硬盘普遍象西数WD400一样，有4种跳线设置。区别是新的IDE硬盘有两种Master（主盘）跳线方法（旧的只有一种）：

1. Master w/ Slave Present
2. Single or Master

3. 前一种Master是指一条IDE数据线上挂两个设备，这个硬盘作为主盘使用；后一种是在一条IDE线上只接这只硬盘时使用。多次经验表明，如果在一条IDE线上接两个设备时按2的方法设置，或是一条IDE线上只接1个硬盘时按1的方法设置，就有可能出现各种不可理喻的怪问题。

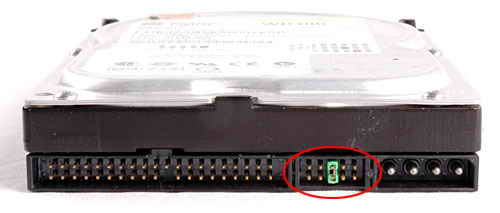

   　　现在普遍的用户都是一个光驱和一块硬盘，而且是分开两条IDE线的。这种情况下，象上图这种西数WD400的跳线设置就可能会带来种种问题。

   　　各品牌的硬盘跳线方式不尽相同，但目前新买的硬盘普遍都有两种Master的跳线设置——带从盘的Master和不带从盘的Master，在升级硬盘的时候请注意区别，以免被由此导致的各种怪问题害苦了。
