BIOS芯片插脚定义
2009-03-21 18:11:01  作者:  来源:互联网  浏览次数:214  文字大小:【】【】【
芯片的封装形式较多,一般有DIP、PLCC、TSOP等。但请注意,仅仅是封装不同而已,对于同一种型号的芯片,不论是什么封装形式,其管脚的功能都是一一对应的。 27c010 EPROM系列: ...
芯片的封装形式较多,一般有DIP、PLCC、TSOP等。但请注意,仅仅是封装不同而已,对于同一种型号的芯片,不论是什么封装形式,其管脚的功能都是一一对应的。

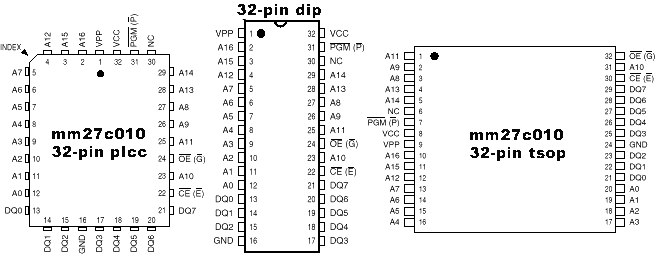

    27c010 EPROM系列:

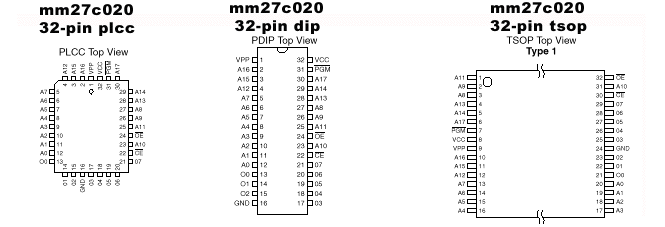

    27c020 EPROM系列:

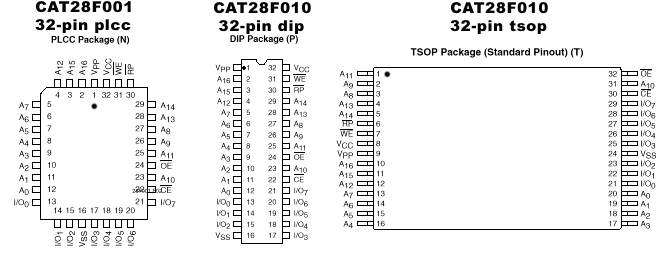

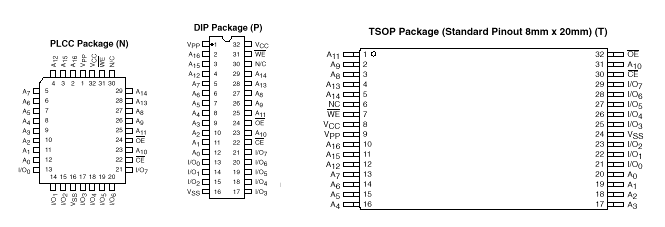

    28f001 1M分块式EEPROM系列:

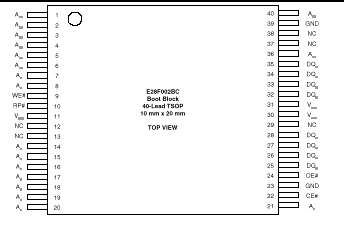

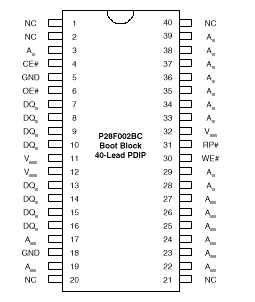

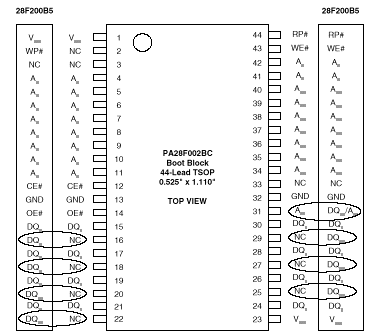

    28f002 2M分块式EEPROM系列:

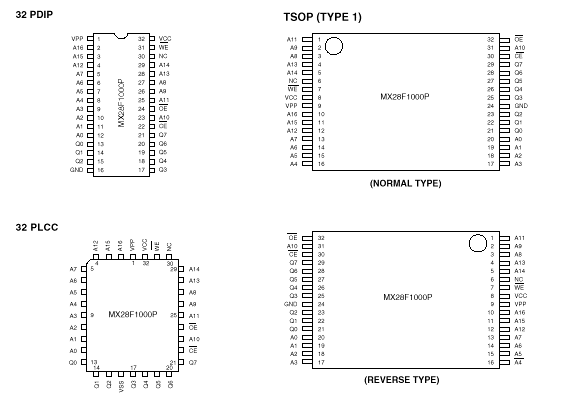

    28f1000 1MEEPROM系列:




    28f010 1MEEPROM系列:





    28f020 2M分块式EEPROM系列:

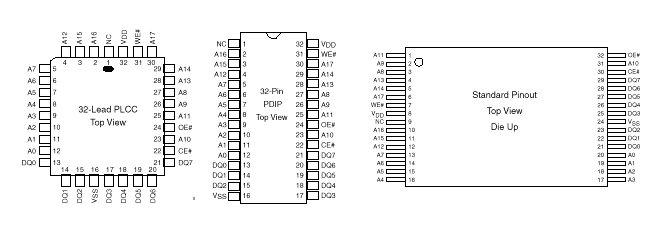

    29c010 1M Flash rom系列:


     29c020 2M Flash rom系列:


    49fl002 2M 3.3v系列:

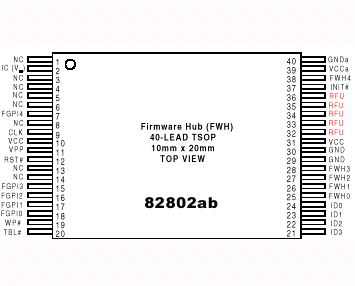

    Inter 82802ab 4M 3.3vhub系列:
